Van bi là dạng van mà đĩa của nó được thiết kế hình tròn giống với những viên bi và được đục 1 lỗ xuyên tâm, lỗ này khi đóng sẽ nằm vuông góc với đường ống dẫn và song song khi mở, van có giá thành tương đối rẻ so với các dòng van khác và được ứng dụng rất nhiều ngay cả trong sinh hoạt hàng ngày của chúng ta
Cấu tạo và Thông số kỹ thuật của van bi
Cấu tạo
Thân van: Được làm từ inox, gang, thép k gỉ
Đĩa van: Viên bi được đục lỗ xuyên tâm có chức năng dẫn lưu chất
Truc van: Nằm ở giữa liên kết bộ điều khiển xuống van
Bộ điều khiển: Tay gạt, điều khiển điện, điều khiển khí nén
Gioăng cao su: Ngăn không cho lưu chất bị rò rỉ
Cấu tạo chung của van
Thông số kỹ thuật của van bi
Chất liệu: Inox, thép, gang
Kích cỡ: 8A- 200A
Áp lực làm việc 16kg/cm2 – 24kg/cm2
Nhiệt độ làm việc: 0 – 180 độ C tùy vào chất liệu
Tiêu chuẩn: JIS, BS, DIN
Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc
Kết nối: Lắp ren, lắp bích
Bảo hành 12 tháng

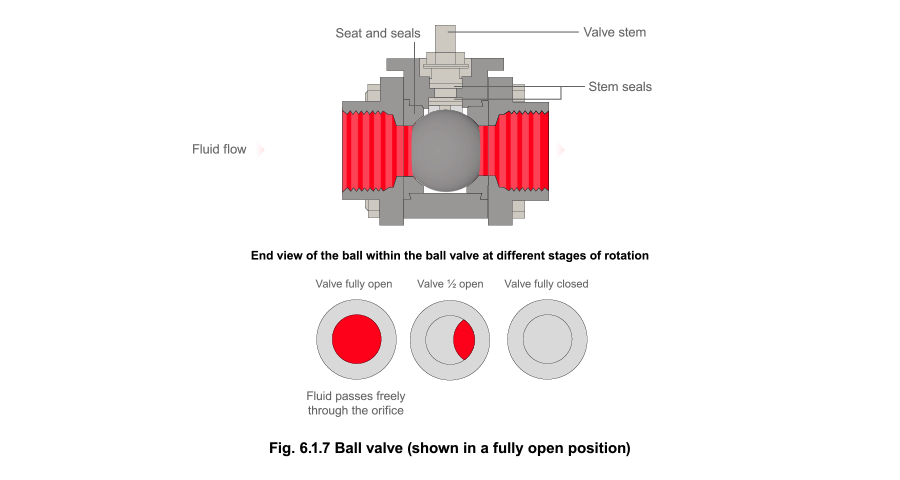

Nguyên lý hoạt động của van bi
Van có cách vận hành khá đơn giản, khi van được kết nối với bộ phận điều khiển là tay gạt, bộ điều khiển điện hay bộ điện khiển khí nén khi nhận được các tín hiệu viên bo tròn được đục lỗ xuyên tâm sẽ quay từ từ góc tối đa 45 độ ống dẫn trong van sẽ song song với đường ống của van tạo trạng thái van mở
Khi van đóng lỗ van sẽ quay ngược trở lại max 45 độ khi xoay hết lỗ van vuông góc với lưu dòng tạo trạng thái van đóng, Van có được kết hợp gioăng cao su tiêu chuẩn PTFE nên khi đóng cho độ kín rất cao tránh được tình trạng rò rỉ
Đánh giá về van bi
Ưu điểm
Giá thành rẻ hơn so với các loại van khác nên được ứng dụng nhiều nơi ngay cả trong sinh hoạt hàng ngày của chúng ta
Van có tháo tạo vận hành đóng/mở nhanh chóng, dễ vận hành chịu được áp lực lên đến 1000bar
Van không bị giới hạn lưu dòng như van bướm, chịu được nhiệt độ và áp suất cao
Nhược điểm
Van không điều chỉnh lưu lượng được như mong muốn
Khi đóng lỗ xuyên trong trong bi sẽ bị đọng lại ở trong, dễ bị đóng bằng ở nhiệt độ thấp
Van sử dụng lâu dài dễ bị rò rỉ do khi đóng/mở ma sát lớn với lưu dòng đặc biệt là các chất bẩn dễ gây xước đĩa van dễ bị hở
Van đa dạng kích cỡ chất liệu khác nhau
Phân loại van bi
Van inox tay gạt
Van điều khiển bằng điện
Van điều khiển bằng khí nén
Địa chỉ mua van bi
CÔNG TY TNHH THƯƠNG MẠI TUẤN HƯNG PHÁT
VPGD: Liền kề 13, số nhà 25, KĐT Xa La, Hà Đông, Hà Nội
Phone: 0867002368
Mail: loan@tuanhungphat.vn
Xem thêm => https://tuanhungphat.vn/van-bi/ Van bi Hàn Quốc là gì?, các loại van bi sử dụng trong công nghiệp
