Van bướm tay quay Wonil Hàn Quốc là dòng van có đĩa hình cánh bướm khi mở xoay 1 góc 90 độ song song với đường ống. Van được nhập khẩu 100% từ hãng Wonil – Hàn Quốc phân phối chính hãng bởi Tuấn Hưng Phát. Khác vơi bộ điều khiển tay gạt, van tay quay Wonil được tích hợp thêm hộp số trợ lực giúp vận hành đóng/mở trở lên dễ dàng hơn
Cấu tạo của van bướm tay quay Wonil
Van bướm tay quay Hàn Quốc wonil vô lăng có cấu tạo chính từ các bộ phận:
Thân van: Được làm từ gang hoặc inox, phủ lớp epoxy chống ăn mòn trong các dạng thời tiết
Trục ty: Trục dài nối vô lăng và đĩa van
Đĩa van: Hình cánh bướm, tiếp xúc trực tiếp với lưu chất
Gioăng làm kín: Làm từ cao su PTFE, EPDM, gắn với thân van giúp đĩa van khi đóng có độ kín tuyệt đối
Vô lăng: Hình tròn có tác dụng chính là điều khiển đĩa van đóng/mở
Hộp số: Trợ lực giúp vô lăng quay dễ dàng hơn

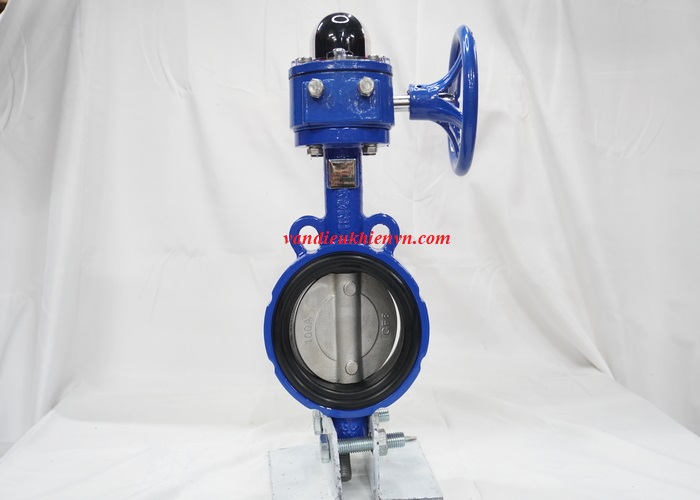

Cấu tạo của van bướm vô lăng Wonil
Nguyên lý hoạt động của van bướm tay quay Wonil
Khi mở: Xoay vô lăng 90 độ theo hướng ngược kim đồng hồ, vô lăng sẽ tác động đến trục bên trong thân van khiến đĩa van mở và nằm song song với lưu chất
Khi đóng: Xoay tay quay theo hướng cùng chiều kim đồng hồ, lúc đó van sẽ đóng lại nhanh chóng và nằm vuông góc với lưu chất ngăn không cho lưu chất chảy tiếp
Một số lưu ý khi lắp đặt van bướm tay quay Wonil Hàn Quốc
Khi lắp đặt ta nên mở van bướm 1/4 để tránh khi ta xiết qua chặt dễ gây biến dạng gioăng làm kín
Khi lắp đặt chú ý 2 đường ống phải bằng nhau để đảm bảo an toàn cho van
Xiết chặt ốc vít theo mặt phẳng
Kích thước các mặt bích hoặc ren phải đồng nhất với kích cỡ van
Không sử dụng miếng đệm thêm giữa các mặt kết nối với van
Không nên hàn gần van bướm đã được lắp đặt

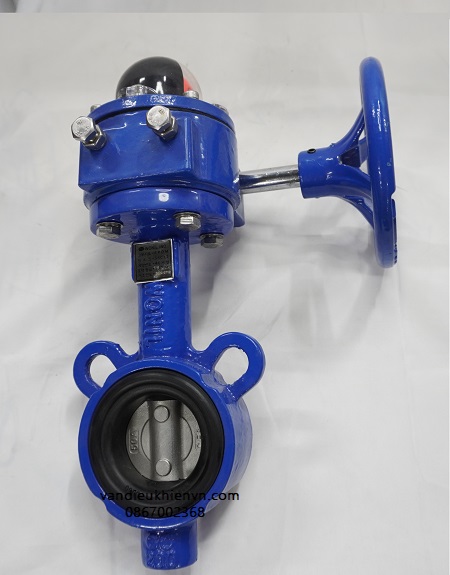

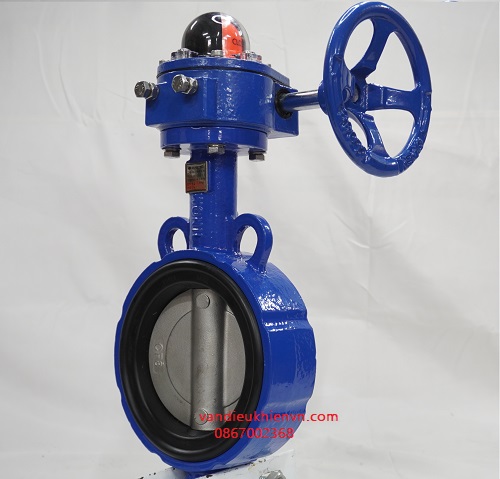

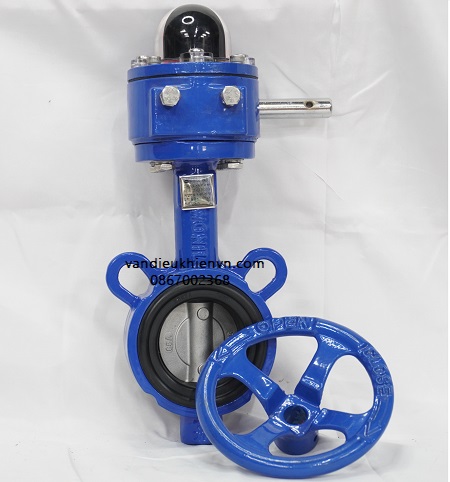

Hình ảnh về van bướm tay quay Wonil
Van bướm tay quay Wonil được sử dụng nhiều ở đâu
Những đường ống công nghiệp, hệ thống cấp thoạt nước
Các tòa nhà, chung cư cao tầng, hệ thống PCCC
Các dòng chảy có áp suất cao
Lưu chất có tính oxi hóa, chất ăn mòn như muối, axit, bazo
Hệ thống sản xuất bia rượu, sữa..
Thân van được phủ lớp Epoxy chống ăn mòn
Đánh giá chung về van bướm tay quay Wonil
Ưu điểm
Sản xuất bởi hãng van nổi tiếng Wonil tại Hàn Quốc
Tích hợp hộp số trợ lực đóng/mở van dưới áp suất cao tiện lợi hơn dòng van bướm tay gạt
Lớp Epoxy chống oxi hóa, ăn mòn
Nhiều kích cỡ, chất liệu khác nhau phù hợp với mọi hệ thống
Đơn giản dễ sử dụng, bảo dưỡng, lắp đặt
Chi phí van khá rẻ so với các dòng van điều khiển
Nhược điểm
Van bướm có thể điều tiết lưu lượng ở áp suất nhẹ
Van cần có nhân lực để kiểm tra và đóng/mở ngay tại chỗ
Van dễ hư hỏng khi mở ở các góc từ 10 – 75 độ

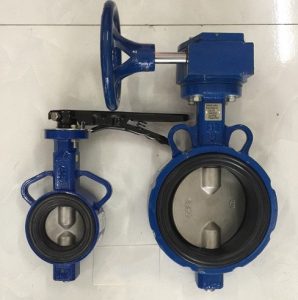

Van bướm Wonil cỡ nhỏ
