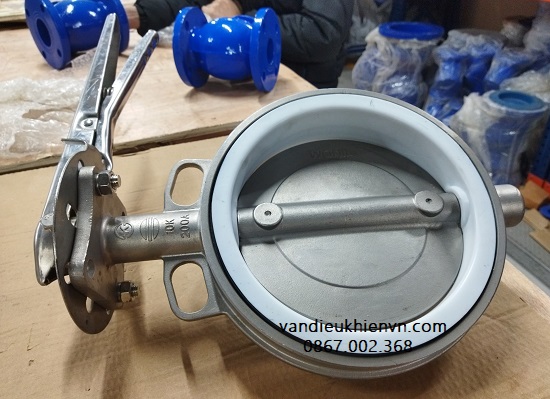

Giới Thiệu van bướm inox
Van bướm inox là dòng van cơ sử dụng bằng vật liệu toàn thân inox giúp cho van có thể chịu được ở trong môi trường khắc nhiệt như hóa chất ,nước thải , nhiệt độ cao, chịu nhiệt tốt, áp suất cao, chịu được va đập mạnh, không bị ăn mòn bởi hóa chất. Cho nên thường được sử dụng trong ngành môi trường , đóng tàu, xử lý nước thải ,,,,
Van bướm inox thường có tuôi thọ lớn hơn van bướm được chế tạo bởi toàn thân cánh trục inox 304, 316 với gioăng làm kín Tepfon chịu được nhiệt độ cao , với độ dày của gioăng nên có thể ngâm được môi trường hóa chất
Đĩa van có dạng cánh bướm nhưng được sử dụng băng inox nên được gọi là van bướm inox . Hiện tại Van bướm inox 304 Wonil Hàn Quốc có loại van bướm tay quay inox và van bướm tay gạt inox ,van bướm 1 chiều inox ngoài ra còn có cả loại van bướm inox điều khiển điện và van bướm inox điều khiển khí nén. Hiện tại Tuấn Hưng Phát phân phối dòng van điều khiển điện và khí nén Kosaplus Hàn quốc và Haitima Đài Loan

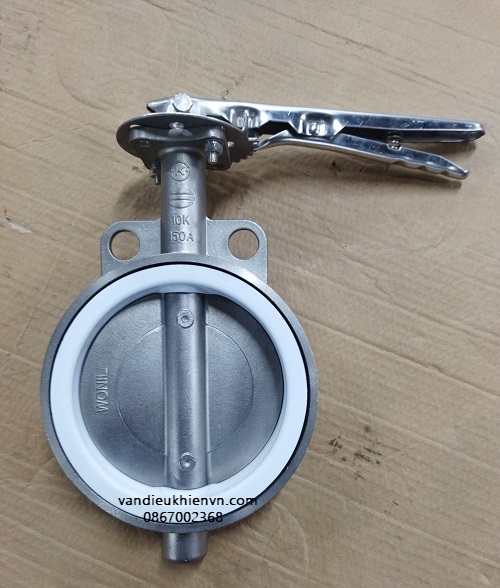

Van bướm inox cơ :
Thông số Kỹ thuật
- Kích cỡ van: DN50 – DN200
- Chất liệu thân: Inox 304, Inox 316
- Chất liệu cánh van: Inox 304, Inox 316
- Chất liệu gioăng cao su: PTFE – Teflon
- Áp suất tiêu chuẩn: PN16
- Nhiệt độ làm việc: Max 180°C
- Kiểu kết nối: Bích wafer
- Kiểu hoạt động: Tay gạt, tay quay,
- Hãng sản xuất: Wonil
- Xuất sứ: Korea
Nguyên lý hoạt động
- Cần phải xác định được áp lực, nhiệt độ trước khi sử dụng loại van bướm Inox. Với các thông số kỹ thuật ở trên để tránh tình trạng van bướm bị hỏng hóc do nhiệt độ và áp suất quá sực chịu đựng của van
- Lựa chọn đường kính ống lắp đặt cho van bướm tiêu chuẩn Dn đúng để tránh trường hợp lắp sai quy phạm đường ống
- Khi lắp đặt để ý tới 2 đầu bích trên thân ống, do van kết nối bằng bích Wafe nên việc lắp đặt cũng không khó khăn lắm chỉ lưu ý là không nên xoắn bu lông ép chặt quá có thể làm hỏng gioăng dẫn đến rò rỉ lưu chất
- Chức năng chính của van bướm Inox 304, 316 là đóng mở lưu chất. Chỉ sử dụng để điều tiết trong điều kiện nhiệt độ và áp suất lưu chất không quá cao. Van sử dụng vào mục đích điều tiết rất dễ gây vỡ cánh van hoặc làm mài mòn đĩa van, mòn gioăng Teflon dẫn đến van hoạt động không hiệu quả
- Van nhỏ gọn có thể lắp ở nhiều vị trí trên đường ống nhưng chúng ta cũng phải để ý lắp đặt van ở những vị trí có thể bảo dưỡng, bảo trì hoặc thay thế
- Khi dòng lưu chất chảy qua đường ống tác động trực tiếp với cánh van bướm đóng mở liên tục giúp cho lưu lượng đi qua được kiểm soát theo mong muốn của người sử dụng

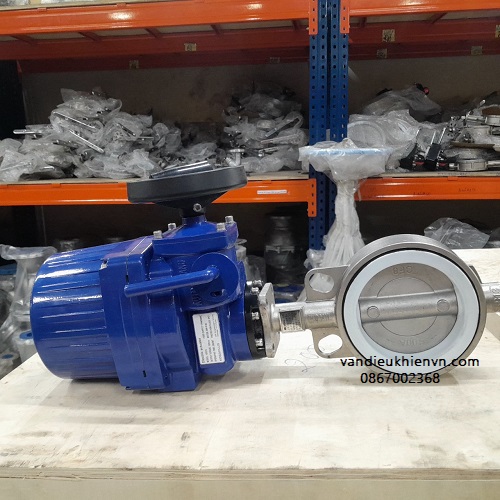

Van bướm inox điều khiển điện
Van bướm inox điều khiển cho điện áp 220V,24V thích hợp nguồn điện áp của các nhà máy , khu công nghiệp , dự án .Van bướm inox điều khiển bằng điện là một thiết tự động sử dụng nguồn năng lượng điện để điều khiển đóng/mở dòng lưu chất trên đường ống dẫn, Van bướm điện được cấu tạo từ hai thiết bị chính bao gồm một bộ truyền động bằng điện (electric actuator) và một van bướm (butterfly valve).
- Kích cỡ: DN50 ~ DN350
- Thân van: Gang, Gang dẻo, thép không gỉ inox 304, 316
- Đĩa: Inox 304 CF8
- Trục: Inox 304 CF8
- Gioăng: Cao su (EPDM), Teflon (PTFE)
- Điện áp: DC 24V – AC220V/380V/460V (1 pha, 3 pha)50 Hz
- Tiêu chuẩn chống thấm nước: IP67
- Dạng đóng mở của van: On/Off, Modulating (vô cấp tuyến tính)
- Áp lực làm việc: 10K, 16K
- Nhiệt độ làm việc: -20°C đến 150°C
- Kết nối: wafer hoặc mặt bích
- Môi trường lưu chất sử dụng : Khí, Dầu, Nước, Gas, Hóa Chất…
- Xuất xứ: Hàn Quốc, Taiwan
Điều khiển điện ON/OFF là van bướm điều khiển dạng Đóng mở hoàn toàn Tức là khi van mở, đĩa van sẽ quay một góc 90 độ và nằm song song với hướng dòng chảy của lưu chất lúc, này lúc này lưu lượng chảy qua van là lớn nhất, van được mở hoàn toàn.
Khi đóng, đĩa van bướm sẽ quay trở lại một góc 90 độ và nằm vuông góc với hướng dòng chảy của lưu chất, lúc này van được đóng hoàn toàn.
Với dạng on/off thì động cơ sử dụng tiếp điểm hành trình kết hợp với mô men xoắn để điều khiển. Cần có cảm biến bảo vệ quá nhiệt quá tải, ngắn mạch.
Điều khiển điện tuyến tính là dạng 4-20mA đóng mở theo góc < 90 độ .
Là dạng truyền động đóng mở đĩa theo các góc mong muốn (các góc nhỏ hơn hoặc bằng 90 độ ) đã cài đặt trước. Dạng này có thể lắp cho van bướm để điều tiết lưu lượng của dòng chảy.
Với dạng modulating thì phức tạp hơn dạng on/off. Động cơ điện sử dụng thuật toán tỷ lệ để điều khiển, tín hiệu điều khiển có dạng 0-10v, 4-20mA tương ứng với góc 0 ~ 90 độ của đĩa van.

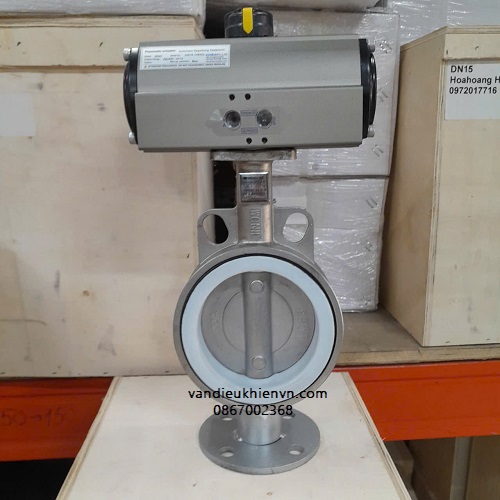

Van bướm inox điều khiển khí nén
Van bướm inox điều khiển khí nén hệ thống sử dụng khí nén có 2 nguồn cấp, bình thường nó chỉ sử dụng khí nén từ 1 nguồn cấp, khi áp suất khí nén hệ thống tụt xuống 1 lượng nào đó, thì nó mở cái van điều khiển kia ra, để khí nén từ nguồn còn lại chạy vào hệ thống, làm áp suất nâng lên đến 1 mức nào đó, thì van đấy đóng lại người sử dung muốn dùng 1 loại van hoàn toàn không sử dụng điện, Khi áp giảm thì van mở, áp tăng thì van đóng
Thông số kỹ thuât :
- Kích thước van: DN40 – DN500
- Chất liệu thân van bướm: Inox, 304.inox 316
- Gioăng làm kín: EPDM. PTFE, FPM
- Nhiệt độ hoạt động: Max 180 độ
- Áp lực làm việc: PN10, PN16
- Kiểu kết nối: Hai mặt bích, bích kẹp Wafer
- Môi trường sử dụng: Nước, dầu, khí nén, hơi nóng, hóa chất
- Hãng sản xuất: Wonil, Haitima
- Xuất xứ: Hàn Quốc,Đài loan
- Tình trạng hàng hóa: Có sẵn SLL
- Giấy tờ: CO, CQ, VAT
- Bảo hành: 12 tháng
Ưu điểm của van bướm inox
Hiện nay thị trường sử dụng dòng van bướm inox 304 và van bướm inox 316 sản phẩm chuyên ứng dụng cho hoá chất, nước thải công nghiệp nên bạn có thể yên tâm về mặt chất lượng cũng như độ bền của sản phẩm. Van bướm inox 304 giúp cho việc sử lý những hạn chế mà các sản phẩm cùng loại khác không thể đảm nhận được. Nó trở nên dễ dàng, thuận tiện hơn rất nhiều vì được thiết kế bằng chất liệu cao cấp và gia công đặc biệt cho khả năng chịu đựng hiệu quả.
