Van bướm điều khiển khí nén tuyến tính là gì? Hướng dẫn sử dụng

Van bướm điều khiển khí nén tuyến tính là dạng van bướm có thể đóng/mở theo các góc từ 20 đến 90 độ, van hoàn toàn on/off tự động không cần sức lực của con người. Không như dòng van bướm điều khiển điện tuyến tính, van khí nén cho độ an toàn cao hơn nhiều khi hạn chế cháy nổ trong trường hợp rủi ro xảy ra

Cấu tạo & Thông số kỹ thuật của van bướm khí nén tuyến tính

Cấu tạo

Gồm 2 thành phần chính:Thân van bướm được cấu tạo từ các bộ phận khác như đĩa van, trục van. gioăng..Làm từ các chất liệu như gang, inox, thép k gỉ, nhựa..

Bộ phận điều khiển khí nén: Hay có tên gọi khác là bộ phận truyền động khí nén, áp lực khí nén khiến cho trục và đĩa van xoay tạo trạng thái on/off

Cấu tạo van bướm khí nén tuyến tính

Thông số kỹ thuật:

• Chất liệu: Gang, inox 304,316
• Kích cỡ: DN50 – DN400
• Áp suất làm việc: PN10 đến PN16
• Nhiệt độ làm việc: Từ 0 đến 220 độ C
• Điều khuyển tuyến tính theo góc: 25, 50, 75 độ
• Kết nối: Mặt bích, wafer
• Xuất xứ: KosaPlus Hàn Quốc, Haitima Đài Loan
• Bảo hành 12 tháng

Nguyên lý hoạt động & Ứng dụng của van bướm điều khiển khí nén tuyến tính

Nguyên lý hoạt động

Tương tự như dòng van bướm điều khiển điện tuyến tính, khi nhận khí nén từ các đường ống dẫn khí các pis ton bên trong dịch chuyển ngược nhau tạo lên momen xoắn làm quay trục rồi truyền lực xuống van bướm phía dưới tạo ra trạng thái đóng/mở tùy thuốc vào cổng khí mà ta cấp

Dạng tác động tiếp theo là tác động kép tức là khi ta cấp khi nén vào 1 cổng các piston chuyển động tạo ra lực liên tục để van mở tối đa hoặc theo góc và khi ta dừng cấp khí các momen xoăn và lò xo sẽ quay về vị trí ban đầu tạo trạng thái đóng tương tự như van 1 chiều

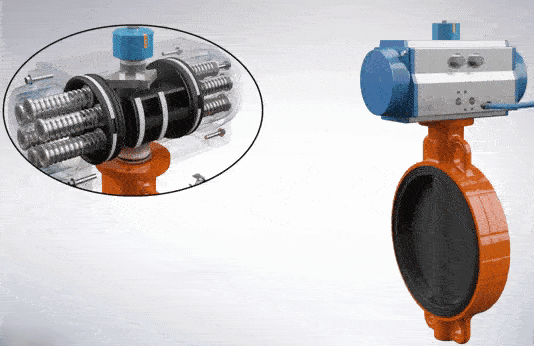

Cách hoạt động của van bướm khí nén tuyến tính

Ứng dụng van bướm điều khiển khí nén

 Van điều khiển khí nén thường được ứng dụng rộng rãi trong các đường ống dẫn khí đóng/mở khí nén

Các hệ thống ông khu công nghiệp, xí nghiệp, nhà máy

Hệ thống nước sạch, xử lý nước thải công nghiệp

Đặc biết có thể sử dụng được cả các vật liệu rắn



Hình ảnh về van bướm  khí nén tuyến tính

Đánh giá chung về van bướm điều khiển khí nén tuyến tính

Ưu điểm:

Có tính linh hoạt cao thuận tiện đóng/mở dễ dàng

Chi phí giá thành rẻ hơn so với các dòng van bướm khác

Bộ phận điều khiển được làm từ hợp kim và tiêu chuẩn kháng bụi bẩn IP67 cho sử dụng lâu dài, bền bỉ

Đa dạng kích cỡ, mẫu mã kể cả các đường ống cỡ lớn trên 1000mm

Khi mất điện van cũng có thể sử dụng đóng/mở bằng tay

Nhược điểm:

Không có đường ống cỡ nhỏ, lắp ren

Khi mất điện đột xuất phải sử dụng bằng tai vì van không quay trở lại hành trình ban đầu

Đóng/mở lâu hơn so với các dòng van điện từ khác

Hình ảnh về van bướm khí nén tuyến tính
