Khái niệm van y xiên khí nén
Van y xiên khí nén hay còn có tên Tiếng Anh là Angle Seat Valve, có hình dạng chữ Y, là thiết bị van dùng để đóng mở lưu chất trên đường ống và được hoạt động dựa trên sự tác động của khí nén.
Cấu tạo và nguyên lý hoạt động của van y xiên khí nén

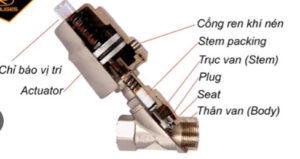

Cấu tạo y Xiên khí nén
Bao gồm:
- Chỉ báo vị trí
- Thân van gồm có trục van, ty, gioăng làm kín, đĩa van, bộ phận này thường được làm bằng chất liệu inox 304 hoặc inox 316
- Đầu điều khiển khí nén (actuator): phần này gồm có lò xo, Piston, vỏ bọc, đầu dẫn khí…
Nguyên lý hoạt động của y xiên khí nén
Khi cấp khí vào khoang van áp lực của khí nén sẽ đẩy Piston lên đồng thời làm nén lò xo lại. Lúc này trục gắn với đĩa van được nâng lên làm van mở, lưu chất đi qua.
Ngược lại, khi khí nén được xả hết ra ngoài thì lò xo theo quán tính sẽ giãn ra đẩy Piston xuống làm đĩa van bịt kín van. Lúc này van đóng ngăn dòng lưu chất đi qua.
Thông số chung của van y xiên khí nén
Kích thước van: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100
Chất liệu: Inox 304, 316
Gioăng làm kín: PTFE
Áp lực: PN10, PN16, PN25
Áp khí nén: 3-8 bar
Nhiệt độ: -10 đến 180 độ C
Nhiệt độ môi trường: -10 đến 60 độ C
Kết nối van: lắp ren, lắp bích
Kết nối đầu khí: chân ren 1/4, 1/2
Xuất xứ: Trung Quốc, Đài Loan, Italia
Loại: thường đóng, thường mở
Kiểu tác động đơn, tác động kép
Môi chất sử dụng: Khí, khí gas, hơi nóng…
Các loại van y xiên khí nén
Van y xiên khí nén dạng bích: thường dùng ở các hệ thống yêu cầu cao về độ kín và áp lực cao
Van y xiên khí nén dạng ren: với cấu tạo nhỏ gọn, dễ lắp đặt, dang kết nối này phù hợp hầu hết cá hệ thống.
Van y xiên khí nén tác động kép: kiểu van này phổ biến nhất. Nguyên lý hoạt động là muốn van mở ta cấp khí vào, muốn van đóng ta cũng phải cấp khí vào
Van y xiên khí nén tác động đơn: Cấp khí vào van mở, ngừng cấp khí van đóng.
Y xiên khí nén còn có các tên gọi khác như
- Van góc khí nén
- Van góc điều khiển khí nén
- Van piston điều khiển khí nén
- Van xiên điều khiển khí nén
Ứng dụng của van y xiên khí nén
- Y xiên khí nén được sử dụng trong các hệ thống xử lý nước sạch, nước thải, nước đa dụng
- Ứng dụng trong các nhà máy xử lý khí, hơi
- Ứng dụng trong các nhà máy sản xuất giải khát, bia, rượu, chế biến thực phẩm…
Hình ảnh van y xiên khí nén dùng van điện từ để điều khiển khí nén
Liên hệ đặt hàng: 0867.002.368
