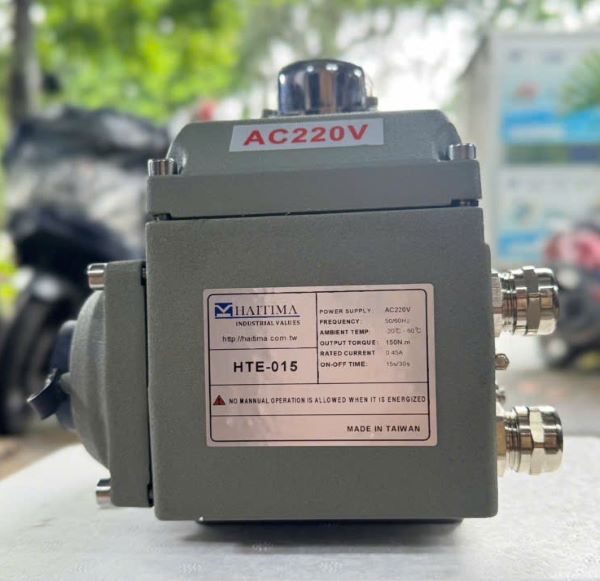

Động Cơ điện HTE-015

Giới thiệu về động cơ điện HTE-015

Động cơ điện HTE-015 là bộ điện thương hiệu Haitima của Đài Loan được Tuấn Hưng Phát nhập khẩu và phân phối độc quyền tại Việt Nam. Bộ điện sử dụng các điện áp 24v, 220v, 380v tạo mô men xoắn truyền lực qua trục van làm cho van đóng mở, điều tiết lưu chất đi qua van.

-->> xem thêm: Động cơ điện HTE10

Trước khi đưa van vào hoạt động, khách hàng cần phải đấu nối động cơ với nguồn điện. Trên đây là sơ đồ đấu nối của động cơ điện HTE-015 , nguồn 220v AC.

Trước tiên khách hàng phải vặn 4 con ốc ở nắp động cơ và nhìn được sơ đồ đấu nối

Trước tiên khách hàng phải vặn 4 con ốc ở nắp động cơ và nhìn được sơ đồ đấu nối:
Chân 2 là chân chung
Kết hợp chân 2 với chân 3 thì van mở
Kết hợp chân 2 với chân 4 thì van đóng
5, 6 là chân tín hiệu đèn

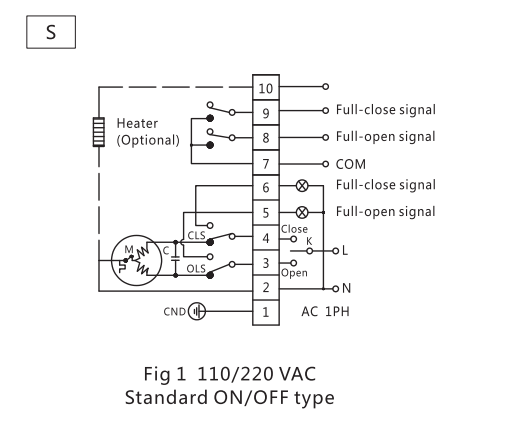

Sơ đồ mạch điện đấu động cơ điện HTE-015

Thông số kỹ thuật của động cơ điện HTE-015

Model: HTE-015

Lớp vỏ ngoài: Hợp kim nhôm

Điện áp sử dụng: 24vDC, 22vAC, 110vAC, 380vAC

Kiểu hoạt động: ON/OFF hoặc tuyến tính

Thời gian quay/Momen xoắn: 30s-40s/150N.m

Cấp bảo vệ: IP67, IP68 (tùy chọn)

Nhiệt độ môi trường: -20 độ C -> +60 độ C

Dùng cho van bi: DN80

Dùng cho van bướm DN150 và van bi DN80

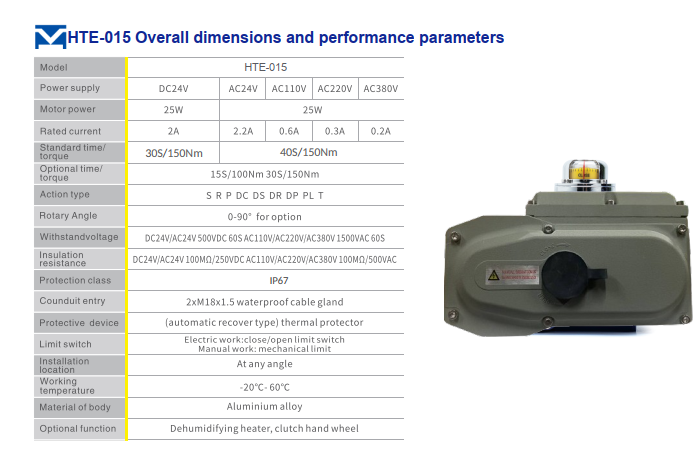

Thông số kỹ thuật động cơ điện Haitima HTE-015

Van bướm inox Wonil Hàn Quốc điều khiển điện Haitima
Van bướm gang Wonil Hàn Quốc điều khiển điện Haitima
Van bướm inox Trung Quốc điều khiển điện Haitima
van bướm gang Trung Quốc điều khiển điện Haitima
Van bi ren inox điều khiển điện Haitima
Van bi mặt bích điều khiển điện Haitima
Van bi inox Wonil Hàn Quốc mặt bích điều khiển điện Haitima

Van bi điều khiển điện HTE-015

Bộ điện Haitima HTE-015 + Van bi DN80 = Van bi điều khiển điện Haitima

Thông số kỹ thuật:

Kích thước van: DN80
Kiểu lắp: Lắp ren, lắp bích, rắc co
Vật liệu van: inox Sus 304, sus 316, Gang GG, Thép WCB, nhựa UPVC
Chất liệu bộ điều khiển điền: Hợp kim nhôm cao cấp
Tiêu chuẩn chống nước: ip67
Điện áp: 24V, 220V, 380 dạng 2 pha , 3 pha 50-60 Hz
Nhiệt độ làm việc: -20°C đến 200°C
Áp lực cho phép: PN16, PN25, PN40, PN60
Kiểu hoạt động: ON/OFF hoặc tuyến tính
Môi trường làm việc : Nước sạch, nước thải, khí, gas
Thương hiệu: Haitima, Kosaplus, Wonil
Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc
Bảo hành : 24
Tình trạng hàng : Có sẵn, giao hàng tận nơi trên toàn quốc

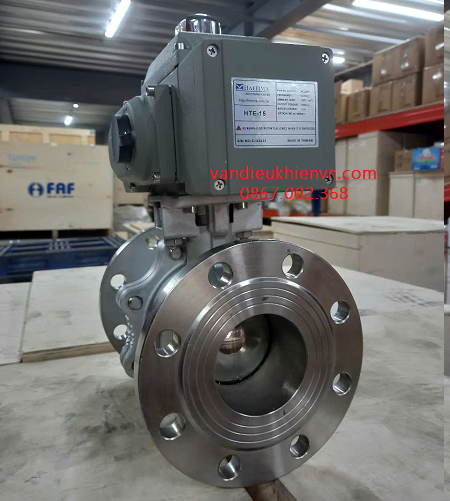

van bi mặt bích điều khiển điện Haitima HTE-015

Van Bướm điều khiển điện HTE-015

Bộ điện Haitima HTE-015 + Van bướm DN150 = Van bướm điều khiển điện Haitima

Thông số kỹ thuật:

Kích thước van: DN150
Kiểu lắp: lắp bích, Wafer
Tiêu chuẩn mặt bích: BS, JIS, DIN, ANSI
Vật liệu van:inox Sus 304, sus 316, Gang GG, Thép WCB, nhựa UPVC
Chất liệu bộ điều khiển điền: Hợp kim nhôm cao cấp
Tiêu chuẩn chống nước: ip67
Điện áp: 24V, 220V, 380 dạng 2 pha , 3 pha 50-60 Hz
Nhiệt độ làm việc: -20°C đến 200°C
Áp lực cho phép: PN16, PN25, PN40, PN60
Kiểu hoạt động: ON/OFF hoặc tuyến tính
Thời gian đóng mở: 20s – 60s
Môi trường làm việc : Nước sạch, nước thải, khí, gas
Thương hiệu: Haitima, Kosaplus, Wonil
Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc
Bảo hành : 24
Tình trạng hàng : Có sẵn, giao hàng tận nơi trên toàn quốc

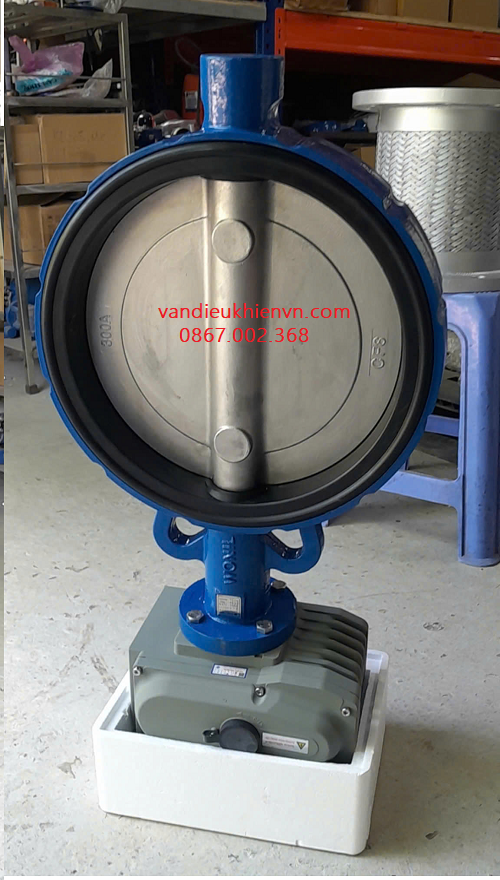

van bướm điều khiển điện Haitima HTE-015

Ưu điểm của động cơ điện HTE-015

Sử dụng động cơ có thể điều khiển tự động mà không cần đến sức người, tiết kiện thời gian và chi phí vận hành.
Được thiết kế nhỏ gọn dễ dàng vận chuyển. Dễ dàng tháo lắp để bảo dưỡng động cơ
Vỏ ngoài của động cơ được sơn lớp Epoxy và theo tiêu chuẩn IP67, IP68 nên có khả năng chống oxy hóa và chống bụi chống nước cao
Sản phẩm có tay quay phụ phòng khi mất điện có thể sử dụng tay.
Với đặc trưng không bị ngâm điện nên van điện có độ bền hơn nhiều so với van điện từ

Nhược điểm của động cơ điện HTE-015

Giá ban đầu cao hơn dòng van khí nén hoặc van điện từ
Thời gian đóng mở thông thường mất 30-40s, không phù hợp với yêu cầu về thời gian đóng mở ngay lập tức. Lúc này cần phải dùng sang van bi hoặc van bướm điều khiển khí nén -->> xem thêm:Van bi điều khiển khí nén; Van bướm điều khiển khí nén

Các sản phẩm bộ điện HTE-015 , do Công ty Tuấn Hưng Phát nhập khẩu và phân phối độc quyền tại Việt Nam, vì vây, đầy đủ giấy tờ CO, CQ, PKL, bảo hành 24 tháng và giá cả thì vô cùng ưu đãi và cạnh tranh.
