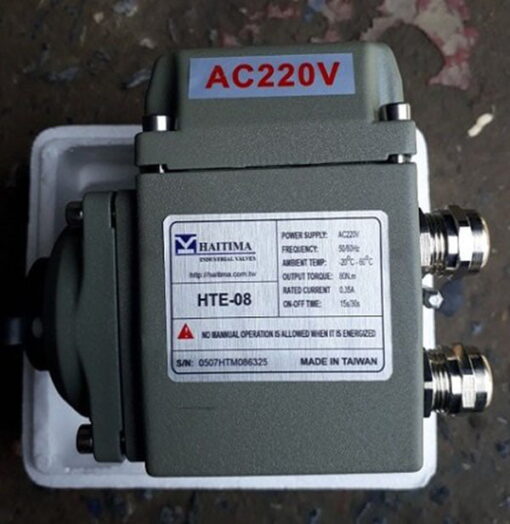

Động cơ điện Haitima Đài Loan

Tổng quan về Động cơ điện Haitima Đài Loan

Động cơ điện Haitima Đài Loan hay còn gọi thiết bị truyền động HTE được sử dụng để điều khiển các loại van như van bướm, van bi, van tiết lưu…được dùng rộng rãi trong ngành dầu khí, công nghiệp hóa chất, xử lý nước, tàu, giấy, nhà máy điện, cung cấp hệ thống sưởi, tự động hóa tòa nhà, công nghiệp nhẹ….Với điện áp như: 380V, 220V, 110V AC hoặc 24V DC, tín hiệu dòng điện 4-20mA, tín hiệu điện áp 0-10 VAC là tín hiệu điều khiển có thể làm cho van chuyển động đến vị trí cần thiết và tự động.Động cơ điện Haitma có Momen xoắn tối đa là dao động từ 20 N.m đến 2000 N.m.

Cấu tạo Động cơ điện Haitima Đài Loan

• Vỏ: được làm bằng hợp kim nhôm, được sơn lớp polyester có khả năng chống oxy hóa và ăn mòn mạnh. Tiêu chuẩn bảo vệ là IP67.
• Động cơ: dạng động cơ sóc- lồng, có kích thước nhỏ, quán tính thấp, lớp cạch điện là lớp F, có công tắc bảo vệ quá nhiệt ngăn động cơ bị nóng khi hoạt động lâu.
• Tay quay vận hành: được dùng vận hành thủ công trong trường hợp mất điện,
• Công tắc hiển thị hành trình: hiển thị trạng thái đóng mở của van, giúp người dùng có thể quan sát từ xa mà không cần phải đến gần
• Mặt kim báo (sight glass): hiển thị góc hoạt động của van. Có thiết kế thấu kính lồi giúp quan sát dễ dàng hơn.
• Công tắc giới hạn: thực hiện nhiệm vụ ngắt nguồn điện từ bảng mạch đến motor khi van đi hết 1 hành trình. Đảm bảo an toàn cho động cơ không bị nóng lên hoặc chập cháy.
• Bảng mạch: là bộ phận tiếp nhận tín hiệu điện và truyền tải tín hiệu điện đến motor để vận hành van. Được thiết kế đầu cuối nhỏ gọn, phù hợp với tiêu chuẩn nguồn điện 1 pha hoặc 3 pha, đáp ứng được nhiều yêu cầu sử dụng.

Nguyên lý hoạt động của động cơ điện Haitima Đài Loan

Khi cấp điện, dòng điện 1 pha hoặc 3 pha sẽ đi đến bảng mạch, tại đây tín hiệu điện sẽ được truyền đến động cơ, các CAM quay dẫn tới trục van quay theo tạo lực momen xoắn tác tác động lên thân van để vận hành van.

Thông số kỹ thuật của động cơ điện Haitima Đài Loan

Model: HTE02, HTE03, HTE05, HTE10, HTE20, HTE40, HTE60, HTE100, HTE160, HTE200

Momen xoắn tương ứng: 20 N.m đến 2000 N.m

Điện áp sử dụng: 220vAC, 380vAC, 24vDC

Tiêu chuẩn bảo vệ: IP67

Kiểu hoạt động: on/off hoặc tuyến tính (tùy chọn)

Các loại van sử dụng động cơ điện Haitima Đài Loan

Van bướm điều khiển điện Haitima

Van bi điều khiển điện Haitima

Cách lựa chọn model động cơ điện Haitima phù hợp với kích thước van

Chúng ta biết rằng thân van bướm và van bi cần lực kéo khác nhau để vận hành, chính vì vậy, để lựa chọn đúng model động cơ  thì quý khách hàng tham khảo bảng dưới:

Ưu điểm của động cơ điện Haitima

• Đầu động cơ được cấu tạo từ vật liệu nhôm nguyên khối có độ bền cao,
• Thiết nhỏ gọn dễ dàng vận chuyển và lắp đặt ở nhiều vị trí khác nhau
• Có dải momen xoắn từ nhỏ đến lớn (20N/m-2000N/m) sử dụng thích hợp với nhiều loại thân van có yêu cầu lực kéo khác nhau.
• Có 2 kiểu hoạt động đóng/mở góc 90 độ cũng như kiểu tuyến tính theo các góc khác nhau
• Đóng mở nhanh, linh hoạt, chính xác. Có thời gian ngâm điện
• Có thể lắp đặt ở vị trí xa trung tâm, trên cao, hoặc dưới sâu hạn chế chế tầm nhìn và việc vận hành thủ công là không thể
• Giá thành tương đối rẻ so với chất lượng chất lượng của sản phẩm

Địa chỉ mua động cơ điện Haitima Đài Loan

Tuấn Hưng Phát là đơn vị nhập khẩu trực tiếp các dòng sản phẩm đầu điện Haitima,. Vì vậy, Quý khách hàng hãy yên tâm, đến với chúng tôi quý khách sẽ được mua sản phẩm giá thành hợp lý nhất. Cam kết sản phẩm chính hãng, cung cấp đầy đủ giấy tờ CO, CQ và thời hạn  bảo hành lên đến 24 tháng.

Để được tư vấn tốt nhất, xin vui lòng liên hệ số Hotline: 0867.002.368

Website: vandieukhienvn.com

Email: loan@tuanhungphat.vn
