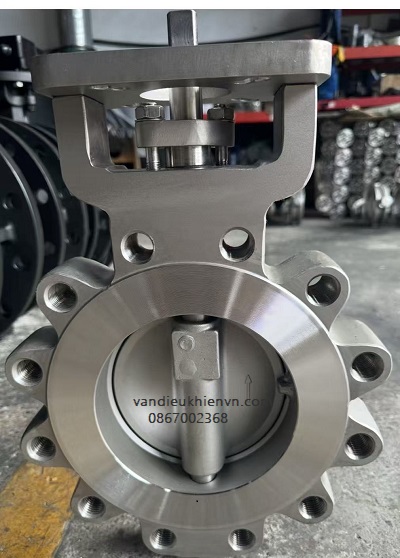

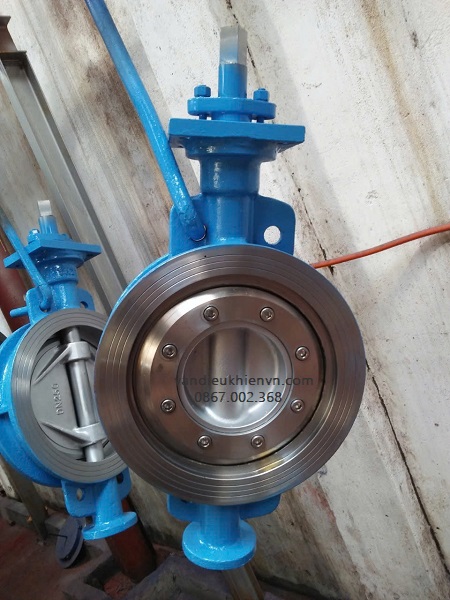

Van bướm không gioăng

Đối với nhiều hệ thống yêu cầu nhiệt độ cao nhưng vẫn muốn dùng các loại van nhỏ gọn, dễ vận hành thì Van bướm không gioăng là một trong những lựa chọn hàng đầu. Với cấu tạo không dùng các loại gioăng làm kín bằng chất liệu cao su hoặc PTFE mà thay vào đó lác các vòng đệm bằng kim loại chịu nhiệt cao. Hãy cùng vandieukhienvn tìm hiểu sâu hơn về loại van này nhé!

Thông số kỹ thuật của van bướm không gioăng

• Kích thước: DN50 – DN1000.
• Chất liệu thân van: Inox, thép.
• Chất đĩa van: Inox 304, 316.
• Dạng điều khiển: Điều khiển tay quay, điều khiển điện, điều khiển khí nén.
• Áp xuất làm việc: PN10, PN16, PN25, PN40
• Nhiệt độ làm việc: Tối đa 500 độ C.
• Dạng kết nối: Kết nối mặt bích, Wafer, Lug
• Tiêu chuẩn mặt bích: JIS, DIN, BS, ANSI.
• Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc, Malaysia, EU.
• Bảo hành: 12 tháng.

Cấu tạo van bướm không gioăng

Van bướm không gioăng cơ bản có cấu tạo giống với các loại Van bướm thông thường khác, cũng bao gồm các bộ phận cơ bản sau:

• Thân van: được cấu tạo từ chất liệu chịu nhiêt và áp lực cao như inox hoặc thép WCB, phần thân của dòng van này sẽ được chế tạo dày hơn các loại van thông thường vì nó thường dùng trong các môi trường có nhiệt độ và áp lực khắc nghiệt hơn
• Cánh Van: Được làm chủ yếu từ inox 304, 316 và thép WCB. Đĩa van của dòng van này được cấu tạo có phần đặc biệt hơn đó là được thiết kế lệch tâm so với trục van. Vì với cấu tạo này sẽ giúp giảm ma sát và tăng độ kín của van. Với cấu tạo lệch tâm giúp đĩa van chỉ tiếp xúc với đệm làm kín ( seat – bằng kim loại) ở cuối hành trình loại bỏ được ma sát trong quá trình đóng/mở, cho phép van hoạt động ở nhiệt độ và áp suất cao
• Trục van: Đây là bộ phần chịu áp lực chính của van, thường được làm từ các vật liệu có độ cứng cao. Trục van bướm không gioăng được cấu tạo lệch tâm
• Seat: Đây là điểm khác biệt so với cá dòng van bướm khác, thay vì sử dụng các vật liệu mềm như cao su và PTFE thì van bướm không gioăng có phần đệm làm kín là kim loại. Tuy nhiên, vẫn giữ được yêu cầu về độ kín của van.
• Bộ phận điều khiển: Van được điều khiển bằng các kiểu như tay gạt, tay quay hoặc sử dựng động cơ điện, động cơ khí nén.

Các loại van bướm không gioăng

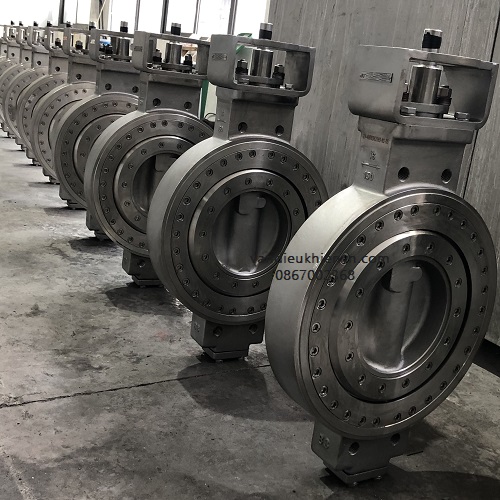

• Van bướm không gioăng inox

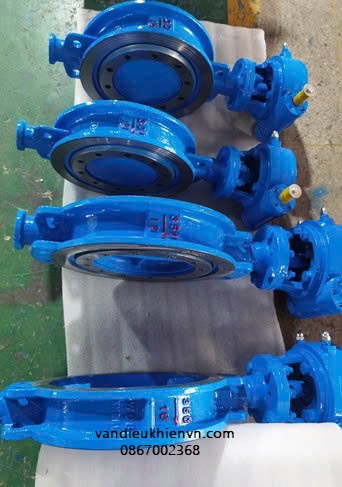

• Van bướm không gioăng thép
• Van bướm không gioăng tay gạt
• Van bướm không gioăng tay quay
• Van bướm không gioăng điều khiển điện
• Van bướm không gioăng điều khiển khí nén

Ưu điểm của van bướm không gioăng

Với đặc tính không gioăng nên loại van bướm này có các đặc tính cũng khác với loại van bướm thông thường

• Chịu được nhiệt độ cao lên đến 500 độ C
• Độ bền cao do có cấu tạo toàn bộ  bằng kim loại
• Có độ ăn mòn cao vì các bộ phận tiếp xúc với lưu chất được cấu tạo bằng các kim loại có độ ăn mòn cao
• Thiết kế lệch tâm giúp giảm ma sát, giảm lực momen xoắn nên có thể vận hành nhẹ hơn

Ứng dụng của van bướm không gioăng

Với đặc tính chịu nhiệt cao như vậy, dòng van bướm không gioăng được ứng dụng trong nhiều lĩnh vực như

• Nhà máy bột giấy và giấy
• Nhà máy lọc dầu: xử lý các dòng hydrocacbon nhiệt độ cao và quá trình chưng cất
• Khí hoá lỏng
• Hệ thống khí thải và khí nóng:
• Nhà máy nhiệt điện – lò hơi: kiểm soát lưu lượng hơi bão hoà và hơi quá nhiệt.
• Đóng tàu và hàng hải: sử dụng lưu chuyển nước biển hoặc nhiên liệu trên tàu nhờ và đặc tính chống ăn mòn
